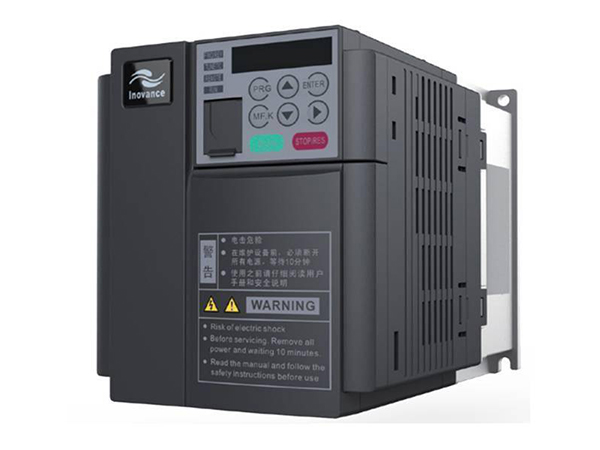

汇川MD500-PLUS变频器是一款性能卓越、功能丰富的通用高性能电流矢量机器,在工业自动化领域有着广泛的应用。

基本功能

电机控制:主要用于控制和调节三相交流异步电机和三相交流永磁电机的速度和转矩,能够满足多种不同类型电机的驱动需求,为各类工业设备提供精准的动力控制。无论是在轻载还是重载情况下,都能确保电机的稳定运行。

广泛应用:可应用于纺织、印刷、拉丝、机床、包装、玻璃、食品、风机、水泵等各种自动化生产设备的驱动,几乎覆盖了工业生产的各个领域,具有很强的通用性和适应性。

性能优势

控制算法集成:集成了VF、SVC、FVC、PMVVC等全部控制算法,为不同的应用场景和电机类型提供了多样化的控制选择。例如,在一些对速度控制精度要求不高的场合可以选择 VF 控制;对于需要高精度转矩控制的场景,SVC 和 FVC 控制算法则能发挥更好的效果;而 PMVVC 算法则适用于特定的高性能控制需求。

异步机性能突破:在异步机控制方面,SVC 调速比提升至 1:1000,大大提高了电机的调速范围,能够满足更广泛的工艺需求。具备零速悬停/零速建张功能,可使电机在零速时保持稳定的输出转矩,适用于一些需要精确位置控制或瞬间启停的场合。在大于10%输出转矩的场合,SVC可以替代FVC,既保证了控制性能,又提高了系统的效率。此外,SVC收放卷转矩精度≤5%,为收放卷等对转矩精度要求较高的应用提供了可靠的解决方案。

同步机性能优化:在同步机控制方面,具有SVC转矩精度5%的高性能表现,并且具备SVC节能算法,能够在保证同步机高效运行的同时,降低能源消耗。还支持同步机转速跟踪、电子封星等功能,提高了系统的可靠性和稳定性。

总线支持丰富:支持Modbus-485、Canlink、Canopen、EtherCAT、Profinet、Ethernet/IP等多种高速总线,方便与各种自动化控制系统进行集成,实现设备之间的高效通信和协同工作,提高了整个自动化系统的智能化水平。

硬件设计

系统构成:汇川MD500-PLUS变频器由主电路、控制电路、驱动电路、保护电路等多个部分组成,各部分协同工作,确保变频器的稳定运行。主电路负责将输入的交流电转换为直流电,再将直流电逆变为可调节频率和电压的交流电输出给电机;控制电路则负责对电机的运行状态进行监测和控制,实现各种控制算法和功能。

部件与尺寸:产品的部件选材精良,经过严格的质量检测和筛选,确保了产品的可靠性和耐久性。整机尺寸设计紧凑,便于安装和布局,能够适应不同的安装环境和空间要求。对于不同功率等级的机型,其尺寸和结构也会有所不同,用户可以根据实际需求进行选择。

调试与维护

调试方便:配备了功能强大的调试工具和软件,用户可以通过 LED 操作面板、上位机软件等多种方式对变频器进行调试和参数设置。调试流程简单易懂,即使是没有丰富经验的用户也能快速上手。同时,低压变频器还提供了多种调试模式,如 VF 控制模式调试流程、SVC&FVC控制模式调试流程、PMVVC控制模式调试流程等,满足不同用户的调试需求。

维护简单:汇川变频器具有完善的故障诊断和保护功能,当变频器出现故障时,能够及时准确地显示故障信息,方便用户进行排查和维修。此外,汇川还提供了专业的技术支持和售后服务,为用户的使用和维护提供了有力的保障。
