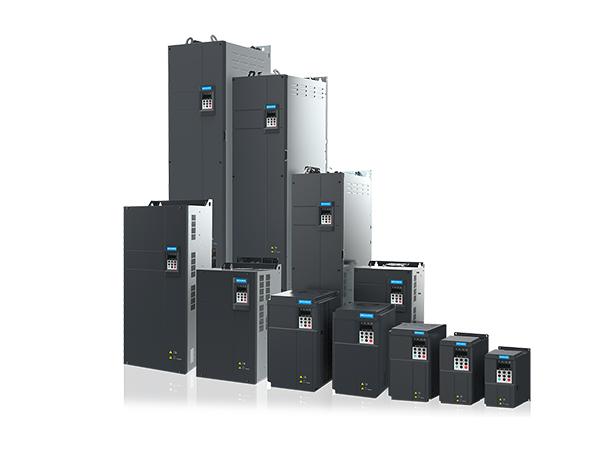

汇川MD500E变频器是一款通用高性能电流矢量变频器。

性能优势

控制精度高:汇川MD500E变频器采用高性能矢量控制技术,在开环矢量控制(SVC)模式下速度控制精度可达 ±0.5%,转矩控制精度在闭环矢量控制(FVC)模式下可达 ±5%,能够精确控制电机的转速和转矩,满足对速度和转矩控制要求较高的设备需求。

调速范围广:开环矢量控制模式下调速范围为 1:100,闭环矢量控制模式下可达 1:1000,无论是低速运行还是高速运行,都能实现稳定的调速,适用于多种工况。

动态响应快:可以快速响应负载变化和给定信号的变化,确保系统的稳定性和可靠性,有效应对设备在运行过程中负载突然增加或减少的情况。

过载能力强:具有较强的过载能力,G 型机有 150% 额定电流持续 60s 的过载能力,P 型机为 110% 额定电流持续 60s 的过载能力,可保证设备在瞬间负载较大的情况下正常运行。

技术特点

功能升级:作为 MD380E 的技术升级产品,在保留原有功能的基础上有诸多提升。

多种控制方式:支持开环矢量控制(SVC)、闭环矢量控制(FVC)、V/F 控制等多种控制方式,用户可根据不同的应用场景和控制要求灵活选择。

可编程与监控:增加了用户可编程功能及后台监控软件,方便用户根据自身需求进行定制化开发和对设备运行状态的实时监控。

通讯能力强:具备通讯总线功能,支持 Modbus、CANopen 等多种通讯协议,可方便地与其他设备进行通讯,实现自动化系统的集成。

适配多种 PG 卡:汇川变频器能够适配多种编码器类型的 PG 卡,实现对电机转速的精确反馈,提高系统的控制精度。

电机参数辨识:可以准确辨识异步感应电动机和永磁同步电动机参数,实现高性能矢量控制。

硬件设计

体积小巧:同功率机型,体积相对较小,相比 MD380E 平均减小 40% 以上,节省了安装空间,便于在有限的空间内进行安装和使用。

宽电压范围:额定输入三相 AC323V - 528V,宽电压设计能够适应不同地区和场合的电网电压波动。

直流电抗器内置:30kW 及以上机型直流电抗器标配内置,安装更方便,可有效提高功率因数,减少谐波对电网的影响。

制动功能完善:制动单元内置机型功率段延伸至 75kW(18.5 - 75kW 选配),且制动回路配置制动电阻短路、制动回路过流、制动管过载、制动管直通等保护功能,确保电机在减速过程中的安全可靠。

长寿命设计:母线电容配置更高,寿命更长,降低了设备的维护成本。

风扇保护:当风扇由于堵转或者损坏等原因导致意外短路时,风扇驱动电路能有效保护。

应用领域:

低压变频器广泛应用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。
