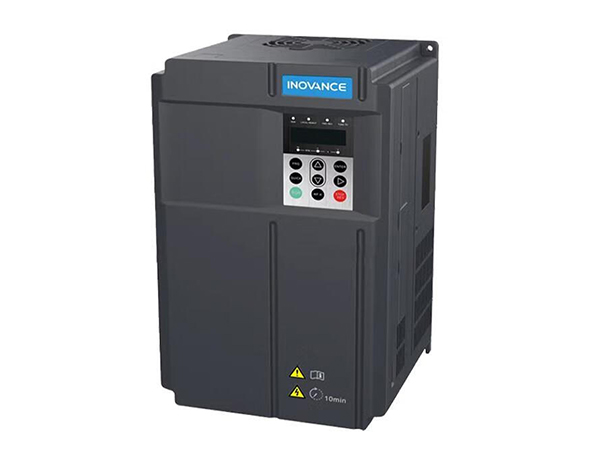

汇川MD520变频器是一款通用高性能电流矢量变频器。

基本性能：

驱动性能：可驱动三相交流异步电机和三相交流永磁电机，在无编码器时能实现零速 150% 转矩，使驱动和控制更简单，提升了整体的驱动性能。

调速范围：开环矢量控制模式下，具有较宽的调速范围，满足多种设备对速度调节的需求。其最高输出频率可达 599.00Hz（可通过功能码更改）。

控制方式：

具备多种控制方式，包括开环矢量控制（SVC）、闭环矢量控制（FVC）、V/F 控制、PMVVC 控制等，用户可根据不同的应用场景和电机类型选择合适的控制方式。

输入输出参数：

输入方面：输入频率分辨率：数字设定为 0.01Hz；模拟设定为最高频率 ×0.025%。具有多个输入端子，包括 5 个数字输入端子，其中 1 个支持最高 100kHz 的高速脉冲输入；2 个模拟量输入端子，1 个支持 0-10V/-10-10V 电压输入，另 1 个支持 0-10V/-10-10V/0-20mA 电压电流输入（可切换为温度传感器输入，支持 PT100/PT1000/KTY84-130/PTC130 等）。

输出方面：1 个高速脉冲输出端子，支持 0-100kHz 的方波信号输出；1 个数字输出端子；1 个继电器输出端子；1 个模拟量输出端子，支持 0-20mA 电流输出或 0-10V 电压输出。

功能特性：

个性化功能：参数互联集成自由模块，包含字位转换、逻辑运算、数据运算等功能，可实现简单的逻辑指令自由编程。

转矩提升：具有自动转矩提升功能，手动转矩提升范围为 0.1%~30.0%，可根据负载情况进行调整。

V/F 曲线：提供四种 V/F 曲线方式，即直线型、多点型、完全 V/F 分离、不完全 V/F 分离，以适应不同的负载特性。

加减速曲线：支持直线或 S 曲线加减速方式，有四种加减速时间可供选择，并且圆弧时间可设。

直流制动：直流制动起始频率可在 0.00Hz~ 最大频率范围内设置，制动时间为0.0s~36.0s，制动动作电流值在 0.0%~100.0% 之间可调。

点动控制：点动加减速可选择使用正常加减速时间或独立设定加减速时间。

通讯能力：汇川MD520变频器支持 9 种现场总线，如 Modbus-RTU、Modbus-ASCII、CANlink、CANopen、Profibus-DP、Profinet、EtherCAT、Ethernet/IP、Modbus-TCP/IP 等，方便与其他自动化设备进行组网和通讯。

内置功能：内置简易 PLC 和 PID 功能，可通过内置 PLC 或控制端子实现最多16段速运行，方便实现过程控制闭环控制系统。

保护功能：

具有多种保护功能，包括上电电机短路检测、输入输出缺相保护、过流保护、过压欠压保护、过热保护、过载保护、电机飞车、堵转保护等。同时，制动回路具有制动管过载、制动管直通、制动电阻保护功能，并且具备驱动器与电机硬件自检功能。

应用环境：

适用于室内环境，使用场所应避免阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。

海拔高度1000m以下使用无需降额，1000m以上每升高100m降额1%，最高使用海拔为3000m。

环境温度在 -10℃~+50℃之间，温度 40℃~50℃时需要降额使用，环境温度每升高1℃降额1.5%。湿度要求小于95% RH，无水珠凝结，振动小于5.9m/s²（0.6g）。存储温度为-20℃～+60℃。

应用领域：

汇川变频器广泛应用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及其他自动化生产设备的驱动。
